大连理工郭新闻团队Angew：缺陷的低配位Cu-N2单原子高效光催化CO2还原制乙醇-上海善施科技

论文信息

第一作者：时海南

通讯作者：郭新闻、王浩志、宋飞、杨虹

通讯单位：大连理工大学、海南大学、上海同步辐射光源、西澳大学

论文信息：DOI: 10.1002/anie.20248904

太阳能驱动CO2转化为高附加值太阳燃料（C2+）是非常有前景的碳中和技术路径，已成为当前催化领域研究的热点。但是较低的多电子利用率以及迟缓的碳-碳耦合动力学，使得C2+产物如乙烯、乙烷、乙醇等的生成仍然面临很大的挑战。它对光催化剂的设计与制备提出了更高的要求。Cu被认为是CO2转化生成C2+产物最具有活性的金属，而且单原子催化剂被不断地证明在CO2还原反应中具有较高的活性与选择性。如何设计具有高活性位点的Cu单原子催化剂光催化CO2还原制备C2+，同时兼具较高的C2+选择性是难点。

光催化CO2转化制备C2+产物的关键是发生C-C偶联，如形成*COCO或*CO-COH等中间体。C-C耦联的前提要求是催化剂上具有很高的*CO中间体的覆盖率。我们之前的研究工作（Angew. Chem. Int. Ed. 2022, 61, e202208904）发现，Cu+形式存在的Cu-N3的单原子催化剂对*CO的吸附能力并不好，光转化CO2制乙醇的生成速率并不理想。如何设计新型的Cu单原子催化剂，增强*CO的吸附促进C-C偶联就显得非常重要。众所周知，单原子催化剂具有独特的配位结构和电子结构。金属中心配位构型与金属局部电子结构紧密相关，金属的局部电子结构又对反应物以及中间体的吸附性能有很大的影响。于是，通过调控Cu单原子的配位结构，进而改变Cu的局部电子结构，提高对*CO中间体的吸附，促进C-C偶联是十分有必要的。

前沿科研成果

缺陷的低配位Cu-N2单原子高效光催化CO2还原制乙醇

基于此，大连理工大学郭新闻课题组通过中间体-辅助浸渍策略开发制备了缺陷的Cu-N2构型的Cu单原子的催化剂（Cu-N2-V），该催化剂呈中空纳米节的形貌。通过调控合成方法也制备了Cu-N3和Cu-N4构型的Cu单原子催化剂。通过对比，Cu-N2-V表现出优异的光催化活性，提高CO2还原为乙醇达到69.8 μmol g-1 h-1的乙醇产率，97.8%的乙醇选择性，活性是Cu-N3和Cu-N4的约10倍。大量的实验研究结合DFT计算表明，优越的光催化性能与其独特的缺陷低配位结构息息相关。首先，Cu-N2-V催化剂中的Cu以Cu+/Cu2+的形式存在，但以Cu+为主。Cu+位点支持CO2活化，Cu+/Cu2+双位点的存在非常有利于*CO的强吸和随后的*CO-*CO形成，使C-C通过*CO二聚化发生偶联，形成*COCO中间体；其次，Cu-N2-V构型的Cu位点富集电子，比较活泼，对反应物以及*CO中间体的吸附较强；最后，Cu-N2-V独特的中空结构有利于光吸收和电荷分离。这些特性协同作用促进C-C偶联形成乙醇。研究也表明，Cu-N2-V的速控步骤是*COCOH的生成，而在Cu-N3和Cu-N4单原子催化剂上的限速步骤是*COOH的生成。值得注意的是，Cu-N2-V的速控步骤的吉布斯能量变化远低于Cu-N3和Cu-N4单原子催化剂。

本研究还发现，在CO2光还原为乙醇的过程中，当Cu位点与CO2以及反应中间体相互作用时，存在Cu+与Cu2+之间相互转变，最终结果是一部分Cu+转化为Cu2+。虽然Cu2+的存在有利于中间*CO的吸附，但随着反应的进行，Cu+/Cu2+比值的降低会导致CO2活化的Cu+位点减少，这也是催化剂性能下降的原因。

图1. Cu-N2-V、Cu-N3和Cu-N4催化剂合成示意图以及电镜表征（图片来源：Angew. Chem. Int. Ed.）

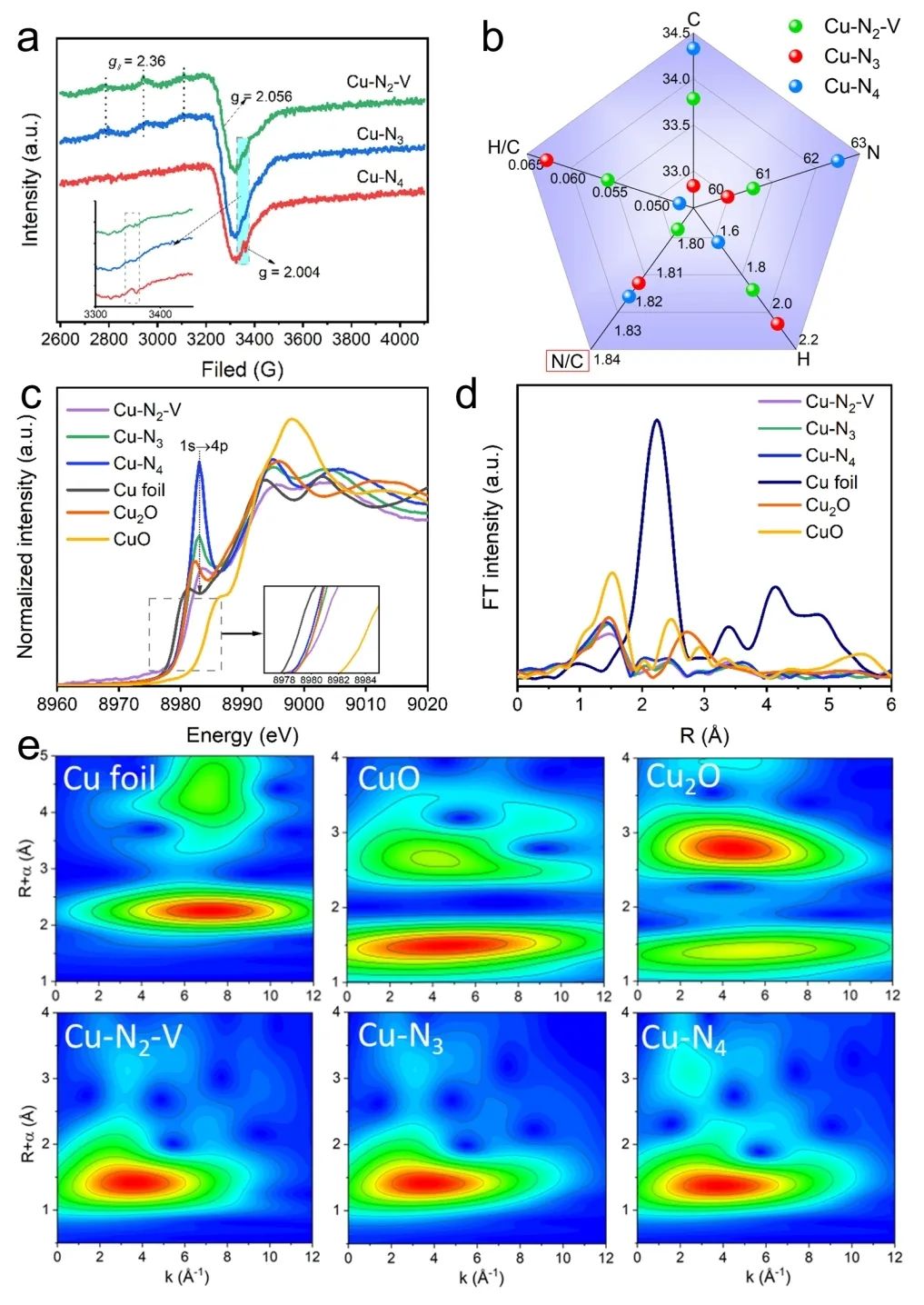

图2. 催化剂结构表征（图片来源：Angew. Chem. Int. Ed.）

图3. Cu-N2-V、Cu-N3和Cu-N4催化剂的光催化CO2还原性能评价（图片来源：Angew. Chem. Int. Ed.）

图4. Cu-N2-V、Cu-N3和Cu-N4催化剂电子结构以及CO吸附性能研究（图片来源：Angew. Chem. Int. Ed.）

图5. Cu-N₂-V上反应路径和反应机理研究（图片来源：Angew. Chem. Int. Ed.）

图6. 反应过程中Cu-N₂-V上Cu物种的价态变化（图片来源：Angew. Chem. Int. Ed.）

总结与展望

总之，作者报道了一种中间体-辅助浸渍策略合成缺陷的低配位的Cu单原子催化剂，促进光催化CO2生成乙醇。Cu物种上Cu+/Cu2+双位点以及富集电子有利于CO2活化以及*CO强吸附，促进*CO二聚形成*COCO中间体，实现C-C偶联。对比Cu-N3和Cu-N4构型的Cu单原子催化剂，缺陷的Cu-N2单原子催化剂具有非常好的光催化CO2制乙醇的活性以及选择性。进一步研究发现，在CO2光还原为乙醇的过程中，存在Cu+与Cu2+之间相互转变，最终结果是一部分Cu+转化为Cu2+。这个工作扩展了对Cu活性位点在CO2光还原反应中的价态和功能的基本认识。它还开创了一种合成氮化碳负载的具有可控M-N配位的光催化剂的新方法。

相关研究结果发表在Angewandte. Chemie. International. Edition (DOI: 10.1002/anie.20208904)。详情见：Hainan Shi, Yan Liang, Jungang Hou, Haozhi Wang,* Zhenghao Jia, Jiaming Wu, Fei Song,* Hong Yang* and Xinwen Guo*, Boosting Solar-Driven CO2 Conversion to Ethanol via Single-Atom Catalyst with Defected Low-Coordination Cu-N2 Motif, Angew. Chem. Int. Ed. 2024.

声明：本文仅用于学术文章转载分享，不做盈利使用，如有侵权，请及时联系小编删除。
