光催化去除水体中的抗生素
随着抗生素的普遍应用,抗生素的水体污染问题也越来越严重。目前,从水中去除抗生素污染物技术包括物理吸附、絮凝和化学氧化。然而,这些过程通常会在水中留下大量的化学试剂和难以处理的沉积物,导致后处理比较困难。光催化技术是利用光催化材料,在光照的情况下使抗生素彻底分解,最终形成无毒的CO2和H2O。光催化降解抗生素具有成本低、效率高、无二次污染的优点。本文综述了几种常用的降解抗生素的光催化材料的研究进展,并对其今后的研究与应用作了进一步展望。
【关键词】光催化剂 ; 抗生素 ; 降解 ; 电子能带结构
【作者信息】第一作者:于江波;通讯作者:吴占超,匡少平
引言
抗生素污染物对水资源的威胁被认为是当今世界范围内最严重的环境问题之一。近年来,由于新冠病毒感染大流行,全球抗生素的使用急剧增加。抗生素污染不仅会对环境产生破坏,对人类健康也有很大的潜在危害。抗生素污染物易溶于水,具有很强的流动性。传统水污染处理方法中,沉淀、絮凝、混凝和过滤等物理方法对抗生素不能起到破坏作用,如果不经其他方法处理,会造成二次污染;超滤、反渗透和活性炭吸附等技术主要问题在于存在膜污染、成本高、稳定性低和回收能力差等缺点,同样也不能从根本上完全破坏抗生素,达到完全治理的目标。近年来,光催化降解抗生素技术因其低成本、高效率和环境友好性,引起了研究者的广泛关注。大多数抗生素由于其分子结构稳定而很难被单一光催化材料分解。因此,通过对单一光催化材料进行改性,减小带隙宽度,尽可能吸收更多光,通过与不同能级和带隙能量的半导体形成异质结结构,抑制载流子的重组,以获得更高的光降解效率,成为目前光催化剂的研究热点。另外,近年来利用抗生素废水制氢,同时实现抗生素废水降解的研究工作也比较多。

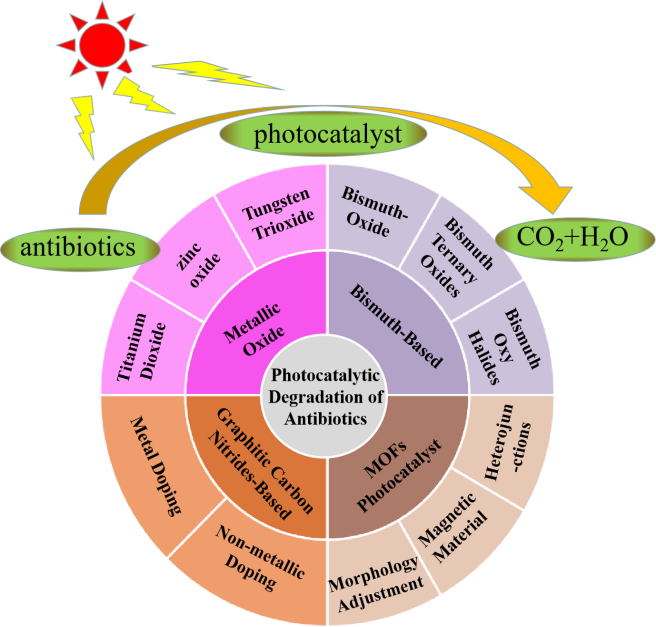

2020年,Wei等综述了光催化降解抗生素废水和制氢,2021年,Velempini等主要从金属氧化物半导体光催化剂的角度对水体中的药物降解进行了综述。本文综述了2022~2023年降解抗生素的光催化材料最新研究进展,简要介绍了抗生素对环境和人类健康的影响以及光催化降解抗生素的原理,综述了常见的4种不同类型的光催化剂(包括金属氧化物基光催化剂、铋基光催化剂、基于金属有机框架(MOFs)的光催化剂、类石墨烯相g-C3N4光催化剂)光降解抗生素的最新研究进展,并对两种常见的抗生素降解和矿化方面的研究成果进行了评述,对光催化剂今后的研究与应用作了进一步展望。
1 废水中抗生素对环境和人类健康的影响
抗生素是天然的、合成的或半合成的一种化合物,可以抑制微生物的生长或代谢活动,这些化合物是具有抗菌、抗真菌和抗寄生虫作用的生物活性分子,常用于治疗人和动物的细菌感染,也用作饲料添加剂或兽医疾病预防[15]。常见抗生素主要有四环素(TC)、环丙沙星(CIP)、磺胺甲唑(SMZ)、甲硝唑(MTZ)和头孢甲氧霉素(CFX)等。
药物在用于治疗传染性疾病时,可以极大地改善人类的健康和生活质量,然而,滥用药物,尤其是抗生素,对环境和人体健康会造成严重损害[14]。抗生素可能在环境中的生物和非生物因素的影响下发生变化,一些抗生素不仅抗自然降解,而且能够通过改变其活性形成比原始污染物更大的二次污染物。比如,四环素在适当条件下可以转化成可逆异构物,脱水四环素(Anhydrotetracycline,ATC)能形成差向脱水四环素(Epianhydrotetracyclin,EATC),其毒性远大于四环素。
在一些国家,抗生素不仅用于动物治疗,还用于加速植物生长和提高其产量,食物在动物体内不能完全消化,从而抗生素可能会从动物粪便中释放出来,然后这些粪便可能会被用作农业中的肥料或倾倒到废水中,进一步对人类造成伤害(

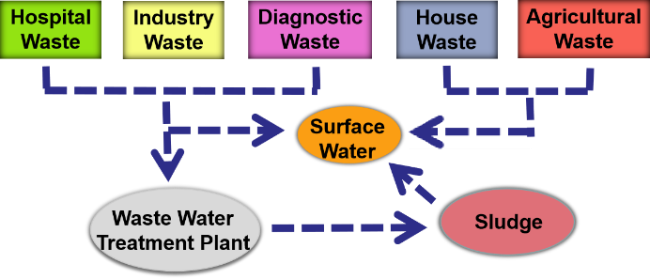

图1. 日常生活中的抗生素污染物。
2 光催化技术降解抗生素原理
光催化是一种低成本的有机物净化绿色技术(

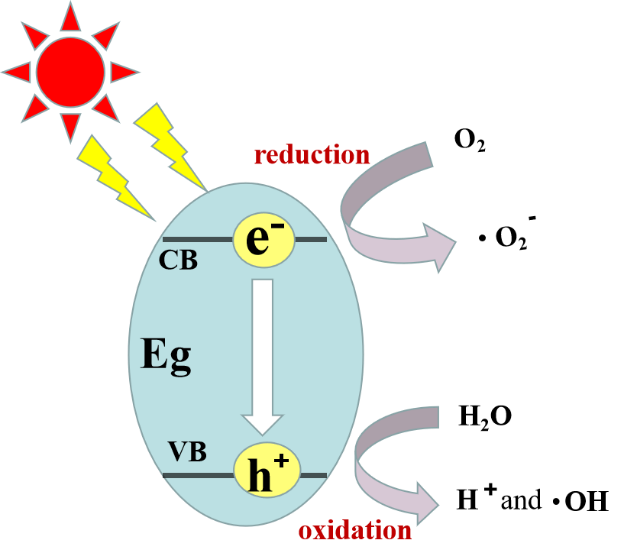

图2. 光催化降解抗生素原理。
产生的羟基自由基能够通过一系列步骤降解吸附、吸收在催化剂表面上的有机污染物,从而产生CO2和H2O如式(4)所示,以及药物特有的其他副产物。在某些情况下,产生的空穴已被证明与药物污染物直接反应,产生中间体产物,最终被氧化为CO2和H2O。
3 常用的抗生素降解光催化材料
3.1 金属氧化物基光催化剂
金属氧化物基光催化剂常被用作原始光催化剂,或与其他物质耦合、掺杂,以促进有机污染物的降解,如农药、染料和多环芳烃。近年来,基于金属氧化物的光催化剂在抗生素降解中的应用引起了研究人员的更多兴趣和关注,它们在紫外线、可见光(Vis)或两者共同照射下都具有良好的光吸收能力,在不同条件下的生物相容性、安全性和稳定性也很高。但是金属氧化物由于其宽带隙(

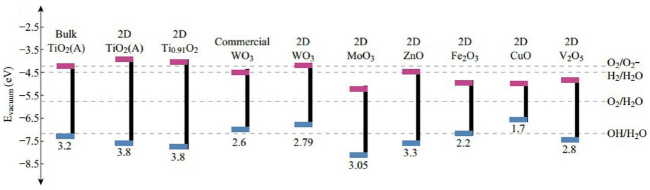

图3. 不同半导体的能带隙值。
TiO2是最常用于光催化的金属氧化物,常用的晶体结构为锐钛矿型,它相较于具有4个Ti—O键的金红石相而言,其八面体畸变比较明显,锐钛矿具有两个Ti—O键使得锐钛矿更容易形成缺陷,产生更多的电子空穴,有利于光催化的反应过程。但TiO2的载流子复合率较高,使用改性剂可有效提高TiO2光催化活性,改性剂可以是阳离子型或阴离子型。改性剂的引入会影响锐钛矿相的稳定性、粒径等,导致带隙缩小并吸收光谱中可见范围内的光。
金属离子可以通过调节复合速率来影响光催化剂的光活性。添加Au后的TiO2纳米管,与纯TiO2纳米管相比有更大的比表面积,Au-TiO2光催化活性得到了增强,其增强机制主要为:在Vis照射下,Au纳米颗粒(NPs)的局域表面等离子体共振(LSRP),产生光激发电子和空穴,然后高能电子注入到TiO2的导带中引发光催化反应,在Au-TiO2纳米管阵列上使用纳米线对林可霉素进行光催化降解,在Vis照射下20 min可降解83%。Du等也发现使用Ag掺杂的TiO2纳米管,在Vis照射60 min内,CIF的降解率达到78.4%。Li等制备了金和银离子共掺杂的TiO2纳米棒,发现棒状结构的TiO2不仅能很好地与醋酸纤维素(CA)体结合,还能与CA膜保持良好的结晶度,提高孔隙率。在Vis照射下,TC的降解在120 min内达到80%。与金属离子相比,非金属不易形成复合中心,因此它们能更有效地增强光催化活性。这种效应在多组分阴离子掺杂中尤其明显。
ZnO是另一种半导体材料,六角纤锌矿结构是ZnO最常见的结构,它是由一个锌原子与四个氧原子组成四面体结构,以此为基础构成纤锌矿,具有更高的纤盐矿形式结晶倾向,有两个晶格参数a(0.3296 nm)和c(0.52065 nm),其中Zn2+和O2‾沿c轴交替排列,形成六边形亚晶格图案。在实际制备ZnO纳米材料时,所得ZnO总存在数目不同、各种形式的晶体缺陷,如氧空位(Vo)、锌空位(VZn)、氧代Zn位缺陷(OZn)等。ZnO特别是在中性pH下用于光催化抗生素降解时,具有很好的量子效率和较高的光催化效率。但是,光生电子-空穴对的高复合率限制了ZnO在光催化中的应用。研究表明,在ZnO中掺杂Ag等金属或N和C等非金属可增强光催化抗生素降解的活性。半导体耦合是通过与不同能级和带隙能量的半导体形成异质结,由于它们不同的带结构和能量,耦合光催化剂中光诱导电子的转移,可以实现有效的电荷分离,延长了光生成载流子的寿命。宽带隙的ZnO的吸收光阈值为390 nm 的紫外光,可以通过负载稀土氧化物,通过两种稀土氧化物之间形成了异质结以及ZnO和CeO2纳米晶体之间的相互作用降低带隙值,使吸收光波长增大,红移到Vis区,提高Vis的利用率,进而提高了抗生素的降解效率,并且可同时对头孢曲松和TC的混合溶液进行降解。由于纳米ZnO不易回收,有学者提出将Fe2O3与ZnO结合,证明了Fe2O3不影响ZnO介导的光降解,并可增加纳米结构的孔隙率和吸附性能,使整体降解性能提高了约20%。
氧化钨(WO3)是一种n型半导体光催化剂,化学稳定、无毒并具有电子存储特性。此外,WO3半导体中含有化学和光化学稳定的光催化剂,由带隙约为2.8 eV的钙钛矿单元组成,其中O的2p轨道形成价带,而W的5d轨道形成导带。与O3的还原电位相比,WO3具有更多的正(约+0.5 eV vs NHE)导带边缘(即O2/O2‾=−0.33 V vs NHE)。它具有优异的电子和形态性质、良好的稳定性和光活性。已经观察到WO3的各种结构,如单斜、三斜、正交、四方、六方和八面体立方,最常见的是八面体结构,钨原子位于每个八面体分子的中心,氧原子位于角落。在加热处理下,部分W-O键断裂,导致氧分子离开表面晶格并产生氧空位。WO3中的一个氧空位通常会产生两个电子,从而将WO6+离子还原为W5+。然而,这些空位只有在WO3的表面晶格中以最佳浓度发现时才具有积极的方面。尽管有Vis响应,纯WO3仍面临两个主要缺点:载流子重组率大和CB边缘位置小。由于WO3的CB值为+0.5 eV,因此在任何光催化应用中进行还原过程都是低效的。这意味着WO3表面没有生成O2‾,或者激发电子没有足够的潜力进行特定的还原过程,从而降低了它们的光催化效率。
形貌修饰的目的是通过改善孔隙率和体积比来增加光催化反应中心和比表面积。目前已报道了具有零、一、二维和三维结构的WO3纳米复合材料的各种形态,包括纳米管、纳米线、纳米棒、纳米板、方板状、海胆状、微花状和空心微球等。通过水热法、溶剂热法、脉冲激光沉积法、阳极氧化法、化学气相沉积法、溶胶-凝胶法和电沉积法制备了不同的纳米结构。制备WO3使用了不同的前驱体,如钨氯、钨酸铵、钨酸钠,提供不同的形态。
WO3合成期间不同的退火温度和反应时间,也会形成不同的结构,退火温度越高(高达600℃),结晶度越高,有利于电子空穴对通过半导体的传输。此外,与WO3相比,W18O49也被认为是一种具有高光催化降解效率的光催化剂,但其易于氧化成WO3。研究发现,W18O49和其他金属氧化物混合物的构建可以克服这种氧化屏障,他们成功地制备了直接Z型结构的CdS@W18O49纳米管,其中W18O49纳米管起到了保护CdS纳米颗粒免受光腐蚀的屏蔽作用。Qiao等合成了一种新型氧化石墨烯/W18O49纳米复合材料,并用于光催化降解TC污染物,降解率可以达到79%。
3.2 铋基催化剂
铋是元素周期表第六周期第五主族的金属元素,通常以Bi3+的形式存在,铋基催化剂也被广泛用于光催化降解抗生素。由于O的2p轨道和Bi的6s轨道在价带中重叠,Bi的6s轨道的孤对电子发生畸变的原因,铋氧化物的带隙变窄,导致光激发电荷的迁移,增强了Vis响应性能。基本上,Bi基光催化剂的带隙大多小于3 eV,常见的Bi基光催化剂带隙值如

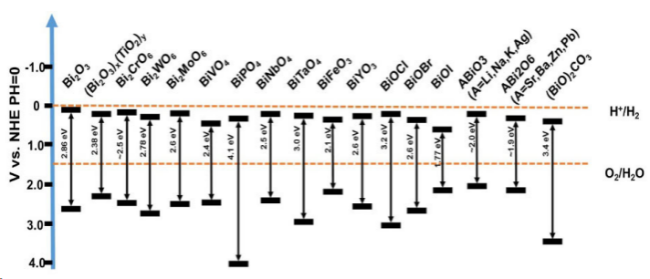

图4. 常见Bi基光催化剂的能带隙值。
铋基常与其他金属氧化物结合,从而得到用于光催化的新化合物。由于两种金属阳离子的协同相互作用效应,这些含Bi的金属氧化物比Bi的单元素氧化物具有更高的光活性,常用复合方法有水热或溶剂热、固态反应、共沉淀和溶胶凝胶等。为了提高Bi氧化物的吸收率及其氧化能力,研究人员也提出了将Bi氧化物与卤化物结合,以生成氧卤化物铋(BiOX,X=F,Cl,Br,I),并获得了基本间接带隙值(

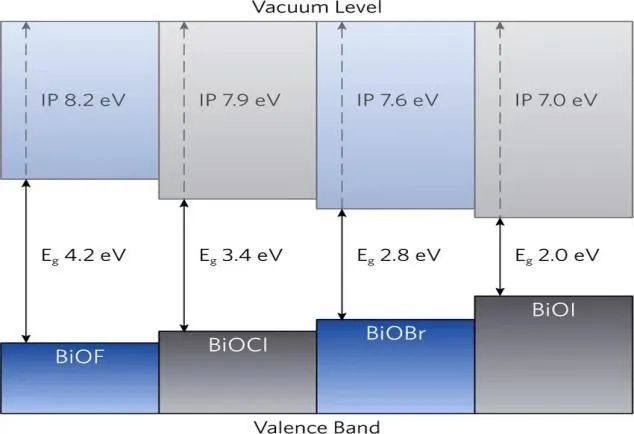

图5. BiOX的能带隙值。
3.3 基于MOFs的光催化剂
MOFs是一类新型配位聚合物,通过金属离子、金属簇和有机配体之间的自组装形成周期性网络结构。MOFs由于其高表面积、可调节的孔隙和孔体积而广泛用于光催化。。为了最大限度地提高光催化效率,科研人员对MOFs进行了各种研究(

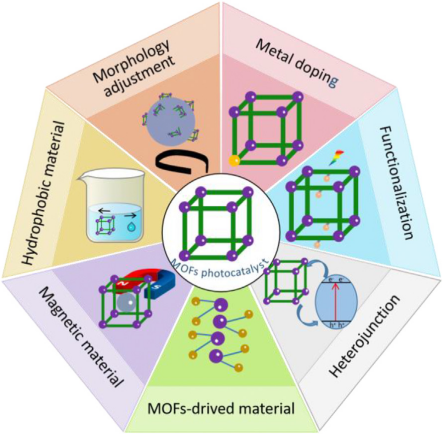

图6. 基于MOFs的光催化剂。
3.4 类石墨相g-C3N4光催化剂
g-C3N4由各层之间靠范德华力连接的三嗪单元组成,在自然条件下具有三嗪环和七嗪环两个基本结构单元的g-C3N4最稳定,氢原子在末端边缘的存在导致大量表面缺陷和电子离域化的增强,从而产生光催化。g-C3N4的带隙约为2.7 eV,当给予光照时,在N位点上,光生空穴形成,在CB上,电子可接近,石墨相g-C3N4的π-π共轭结构可以快速定向传输和分离光生电子-空穴,减少载流子的复合,提高光催化能力。g-C3N4也可用于Vis下抗生素污染物的光催化降解。但是,纯g-C3N4存在Vis使用不足、表面积不足、载流子电子和空穴对复合速度快、电导率低等问题。
根据最新的研究,金属或非金属掺杂g-C3N4可以提高其光催化活性,掺杂被认为是一种有效且合适的方法,可以通过修饰g-C3N4的电子骨架和带隙来提高其光催化能力,因为掺杂后的光催化剂可以在价带和导带之间创建新的能级,从而提高光催化性能,这些金属或非金属作为掺杂剂有助于电子聚集,并降低e-和h+复合。Wang等通过双锅水热技术合成了多种新型复合材料(掺杂Cu的g-C3N4),通过光催化降解和吸附的协同作用从废水中去除TC。与纯g-C3N4光催化剂相比,Cu/g-C3N4的复合材料具有更好的吸附和光催化活性。在Vis照射下,合成的催化剂在吸附和光催化作用的协同作用下,30 min内对50 mg/LTC的降解率接近99%。此外,光催化过程中最有效的反应基团是氧自由基和氢自由基。经过5次循环后,Cu/g-C3N4表现出极大的稳定性和可重复性。铜离子与氨基之间的静电相互作用、氢键和表面络合作用是提高吸附能力的主要原因。研究还发现,掺杂可以扩大吸收波长的范围,而纯g-C3N4只能吸收蓝光。g-C3N4是一种优良的金属离子分散底物,不会因掺杂金属而产生明显的团聚现象,丰富的胺基为金属纳米颗粒的结合提供了更好的相容性,减小了金属纳米颗粒的面积,提高了稳定性。就成本而言,掺杂非金属是一种可行且有效的方法,可以提高g-C3N4的Vis吸收能力,载流子的灵活性,并简化光生e-和h+对的分离,同时保持无金属的结构。Viet等研究了可高效分解土霉素的Ag掺杂g-C3N4的制备,实际上,在g-C3N4上掺杂Ag后,禁带宽度从2.71 eV减小到2.46 eV,通过延迟光诱导e-和h+偶联的复合,提高了光催化活性。此外,研究人员发现,掺杂贵金属离子优化了光催化性能,这是由于贵金属离子具有优异的电子捕获能力,光产生的电子和空穴的分离更高。
4 抗生素的光催化降解
4.1 TC的光催化降解
TC是1940年首次采用的一系列广谱抗生素,其结构如

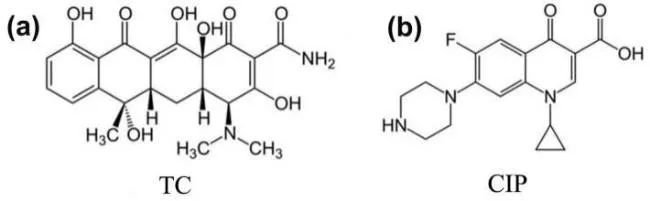

图7. TC和CIP结构图。
在过去的几年中,已经报道了许多通过使用不同的光催化材料来去除或降解TC的研究。例如,Chen等通过原位沉淀法合成了一种新型的异质结构光催化剂AgI/BiVO4,在可见光照射下对TC的分解表现出优异的光活性,TC分子在60 min内被明显消除(94.91%),在相同的实验条件下,降解效率显著优于单独的BiVO4(62.68%)和AgI(75.43%)。Wang等提出了一种新型的TiO2/g-C3N4核壳量子异质结的制备方法,该方法采用了在锐钛矿型二氧化钛纳米片表面聚合量子诱变石墨氮化碳(g-C3N4)的可行策略。将其用作TC降解光催化剂,该催化剂表现出的最高TC降解速率为2.2 mg/min,其比TiO2/g-C3N4混合物高36%,比TiO2高2倍,比本体g-C3N4高2.3倍。Wang等利用氯化铵在热缩合过程中分解的气泡模板效应,成功制备了具有大表面积和介孔结构的3D聚合氮化碳泡沫(CNF)。其对TC-HCl的降解在天然海水中的去除率最高,为78.9%,其次是水库水(75.0%)、自来水(62.3%)、去离子水(49.8%)、反渗透浓缩液(32.7%),然后是制药废水(18.9%)。Chen等通过尿素和喹唑啉-2,4二胺(DQ)的共聚反应成功合成了芳环封端的g-C3N4纳米片。ARCNS-3可显著提高可见光驱动的光催化析氢能力,同时净化废水,远高于CNS。此外,四环素对ARCNS-3的矿化率达到92.1%,远优于CNS(18%)。Jiang等设计合成了一种先进而稳定的可见光驱动(Bi)BiOBr/rGO光催化剂用于降解TC,在20 min内达到>98%的去除率。通过50 h的连续光催化操作证实了光催化剂的稳定性。在连续流动配置中,几乎100%的TC去除率可以保持约10 h(

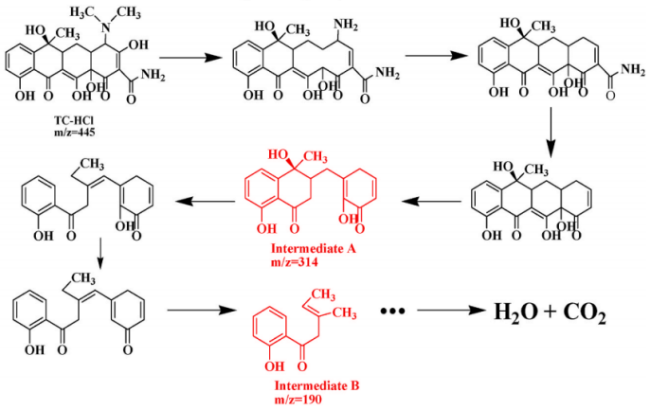

图7. TC的降解途径。
4.2 CIP的光催化降解
CIP是第二代氟喹诺酮类抗生素,用于杀死细菌以预防严重感染。CIP的化学结构如
Shao等采用改进的溶剂热策略制备了一种新型的2D/1D Cd0.5Zn0.5S纳米片/Nb2O5纳米纤维S型异质结光催化剂。优化的催化剂Cd0.5Zn0.5S/20%Nb2O5(命名为CZSNO20)表现出优异的析氢速率,同时降解CIP和CPX等抗生素。Zhang等通过将MoS2纳米片均匀固定在具有丰富氧空位的Ag3PO4立方体表面上制备了一种新颖独特的复合材料Z型Ag3PO4@MoS2。优化的Ag3PO4@MoS2复合材料对CIP的降解效率为91.7%。其催化降解抗生素回收氢气如

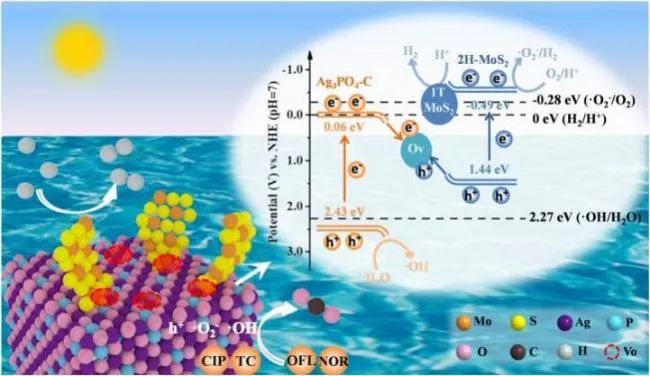

图8. Z型Ag3PO4@MoS2体系从抗生素中光催化回收氢。
结论与展望
抗生素的普遍使用和过量使用不仅会对环境产生破坏,对人类健康也会有很大的潜在危害。光催化降解抗生素具有成本低、效率高、绿色环保的优点,其催化降解抗生素的机理主要取决于自由基和活性氧的形成。详细介绍了半导体金属氧化物光催化剂、铋基光催化剂、基于MOFs的光催化剂和类石墨相g-C3N4光催化剂等4种常见的光催化剂及其改性的最近新研究成果。对光催化剂的改性研究主要集中在:(1)提高光催化剂在水溶液中的分散性,增大其表面吸附、解吸药物的能力;(2)构建异质结的方法使光催化剂具有合适的带隙,拓宽其光吸收范围,抑制电子-空穴对的复合,提高光催化效果;(3)实现光催化剂从水中回收再利用,提高其利用率,降低二次污染。
然而,随着抗生素的普遍应用,抗生素种类越来越丰富,不同类型的抗生素具有不同的结构特征。由于光催化剂的VB不同,在光催化过程中与光生空穴是否可以直接氧化,通过对自由基的捕获实验等进一步探究。另外,在光降解过程中有许多中间体的产生,对其进行结构、毒性大小分析,并且通过测定其总有机碳(TOC)含量来判断矿化程度,了解光催化降解的详细过程,进一步探究其降解机理,对提高抗生素降解效率也至关重要。
